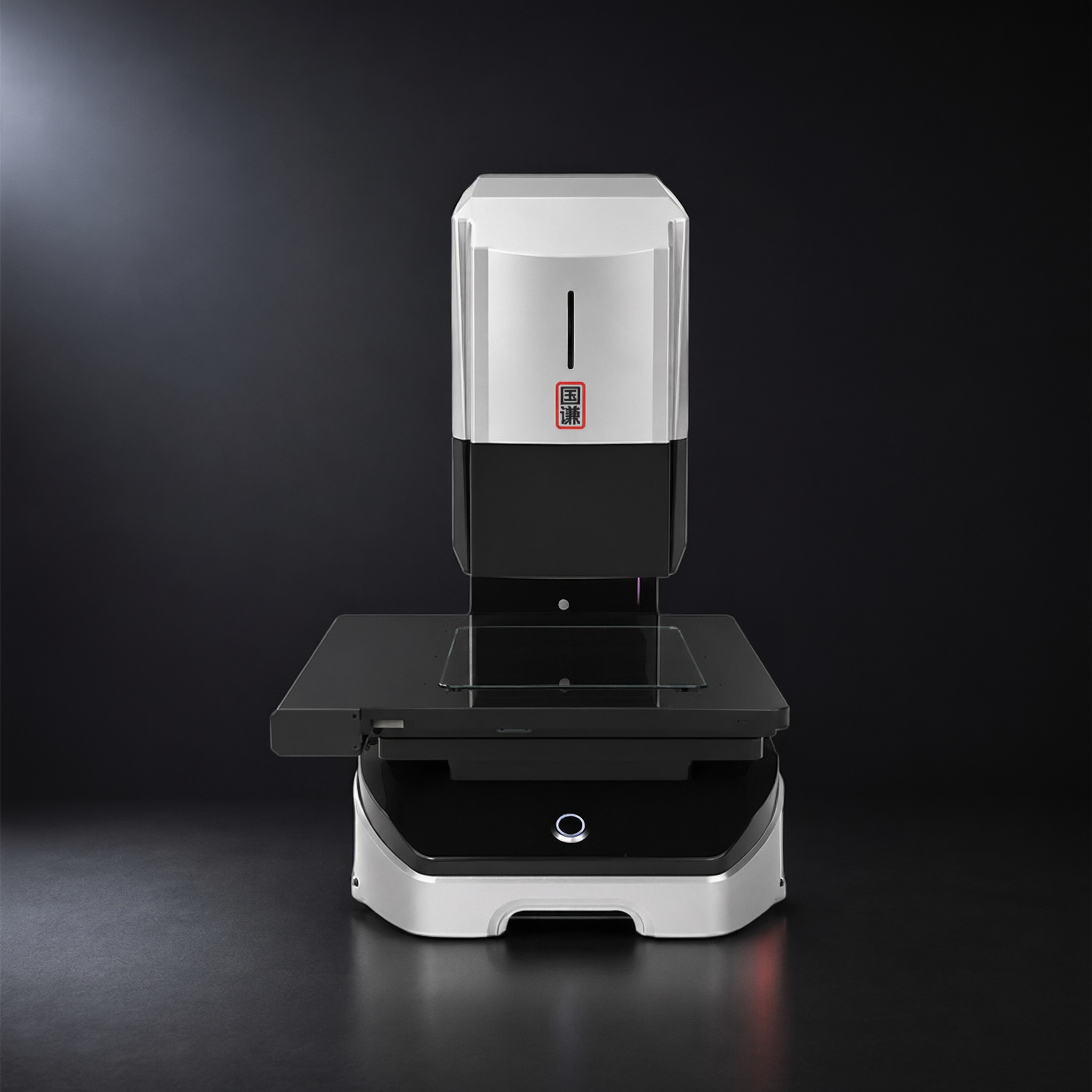

鸿鹄2020-3D闪测仪

鸿鹄2020-3D闪测仪

鸿鹄2020-3D闪测仪,测量范围 200×200×75mm,精度 ±1.0μm、重复精度 ±0.3μm。四分区环光+间隙光(电动独立升降);远心平行底光;内置同轴光(标配),最高速度 300mm/s。工件能否满足公差要求,建议按实际工件试测确认;测量条件与验收口径以正式技术资料为准。

测量范围200mm*200mm
测量重复性±0.3μm







这台机器适合什么工件

表面细节用四分区环光+间隙光(电动独立升降)打光;通孔与外轮廓用远心平行底光打底;反光面靠内置同轴光(标配)压高光。本机幅面 200×200×75mm,Z 向 75mm,幅面以内的单件一次成像即可完成判定,多件可同时摆放测量。适合精密五金、3C 结构件、连接器这类要在微米级判定尺寸的工件。|鸿鹄系列 3D 闪测仪

精度数字怎么读

±1.0μm 是标称测量精度,重复精度 ±0.3μm 是同一位置反复测量的稳定性。超出幅面拼接时按 ±(1.8+L/200)μm 计算。判定一致性看重复精度,核对标称值看测量精度,两者不能混用。

同系列怎么选

同系列里:鸿鹄S3020-3D闪测仪量程更小(240×170mm),工件更小、工位更紧时选它;鸿鹄3020 量程更大(300×200mm),工件超出本机幅面时选它。先按工件最大尺寸定量程,再在同量程内看精度与配置;两台的精度口径一致时,量程买大不会更准,只会更贵。|鸿鹄3020LT-3D闪测仪

可以加什么配置

标配为相机 2000万像素黑白 × 2、双倍率双远心镜头、测量软件 GQuick CAD++。四分区环光+间隙光(电动独立升降);远心平行底光;内置同轴光(标配),显示分辨率 0.1μm。标注选配的配置不是标准配置:卧式转台。测量数据可导出 Excel、Word、TXT、PDF 与 DXF。

装机条件

整机 42kg,外形 586×435×645,承重 5kg,电源 220V±10%,50Hz,环境 温度:20±2℃、湿度:20-80%(无凝结)、振动:<0.002g 15Hz。常规实验室台面可放置,台面需稳固并避开振动源。

服务响应

工作日 24 小时内响应,48 小时内上门,服务范围与服务网点见联系我们页。整机质保 12 个月。本页为公开参数,完整参数表按工件工况提供。|精密制造测量解决方案



常见问题

±1.0μm 够用吗?

±1.0μm 是标称测量精度,能否满足你的工件取决于公差带与测量条件。把图纸公差带和工件发给我们,按工件试测确认更可靠。

这台机器能测什么、不能测什么?

适合精密五金、3C 结构件、连接器这类要在微米级判定尺寸的工件。超出行程、超出 Z 向范围,或要求完整形位公差评价时,这台不是首选,需要换量程更大的型号或改用其他原理的设备。

同系列里为什么选这台?

按工件最大尺寸先定量程,再在同行程内比精度与配置。量程买大了精度和预算都不会更好,买小了则两头吃亏。

为什么参数表没有全部列出?

同一型号在不同工件上要更换光源组合、夹具与测量程序,纸面参数不能代表实际能力。把工件与公差带提供给我们,给出的是一份可验收的方案。
