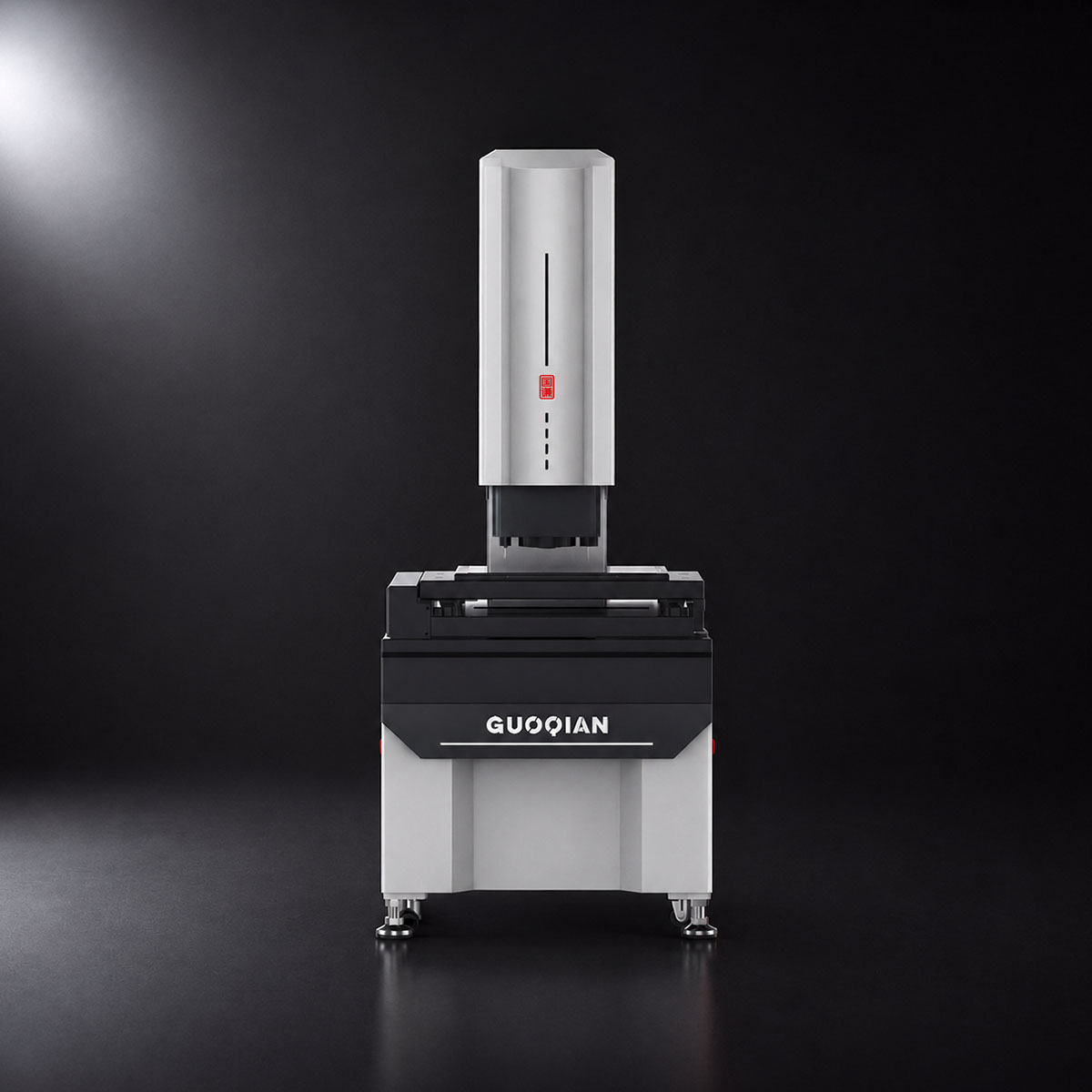

仁3020影像测量仪,行程 300×200×200mm,精度 ±(2.2+L/200)μm。5环8区分割照明;LED 远心透射照明;LED光,放大倍率 20X-180X,悬臂式大理石结构,最高速度 300 mm/s。工件能否满足公差要求,建议按实际工件试测确认;测量条件与验收口径以正式技术资料为准。

测量范围300mm*200mm
检测精度(2.2+L/200)μm

这台机器适合什么工件

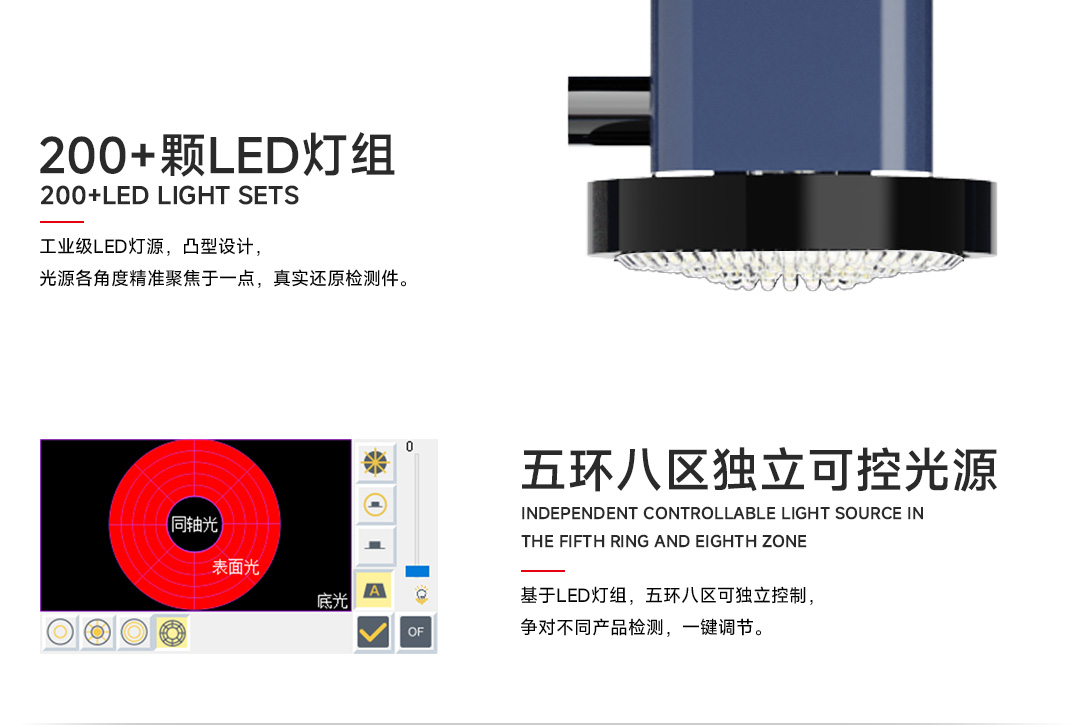

表面细节用5环8区分割照明打光;通孔与外轮廓用LED 远心透射照明打底;反光面靠LED光压高光。本机行程 300×200×200mm,放大倍率 20X-180X,悬臂式大理石结构。适合中小型机加件的轮廓、孔位与形位尺寸。更小的特征尺寸需要按工件与镜头配置试测。|仁系列影像测量仪

精度数字怎么读

±(2.2+L/200)μm 是随被测长度变化的写法,L 为被测长度(mm):量 100mm 时约 ±2.7μm。Z 轴检测精度为 ±(5.0+L/200)μm,用于高度与台阶类特征的判定。

同系列怎么选

影像系列按精度分档:信 > 智 > 礼,同一量程下精度依次放宽;谦为大行程,仁为小量程入门。本机属仁档(小量程入门),行程 300×200×200mm、X/Y 精度 ±(2.2+L/200)μm。同档位还有 仁40300(400×300mm),区别主要在行程。

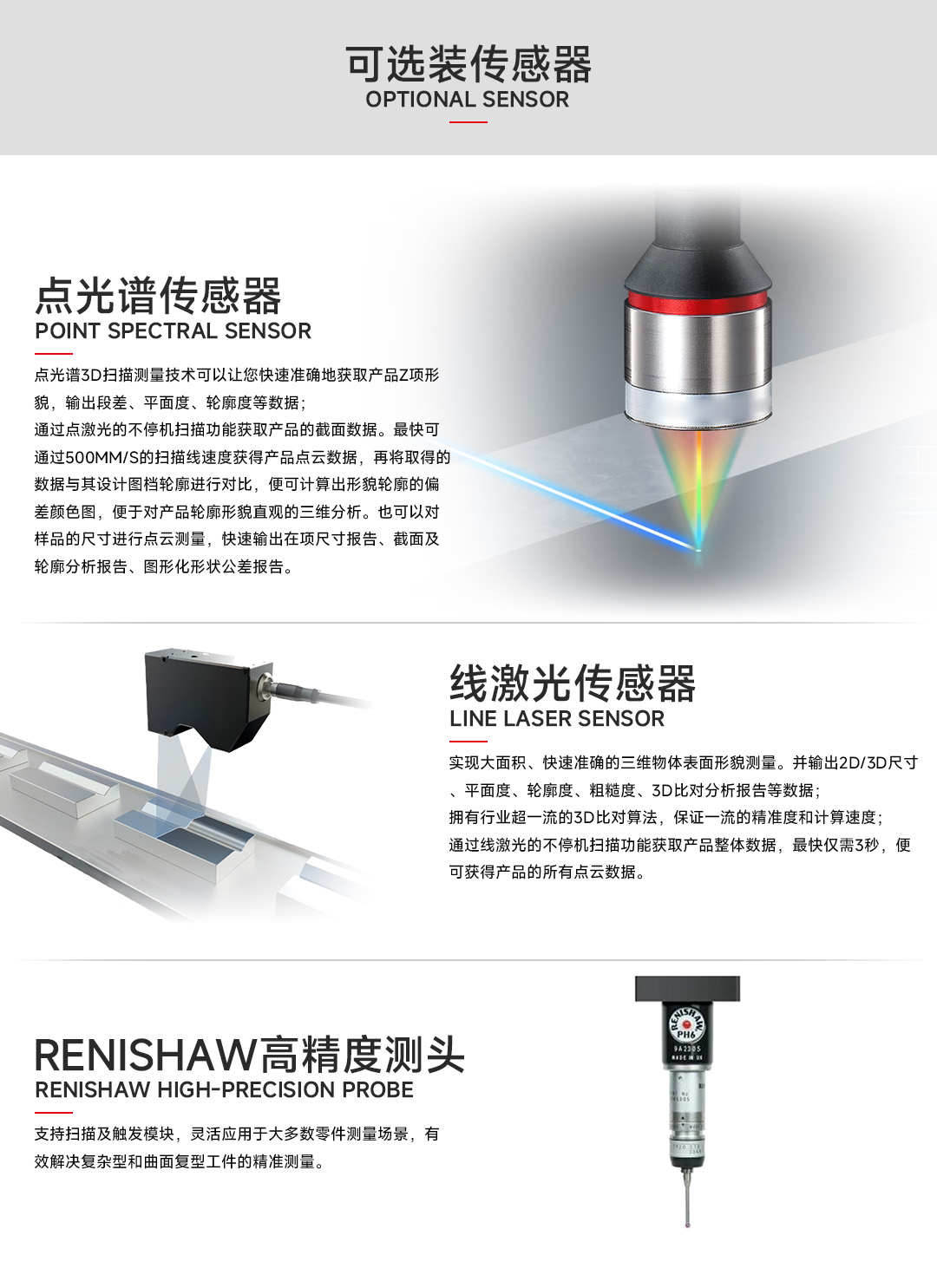

可以加什么配置

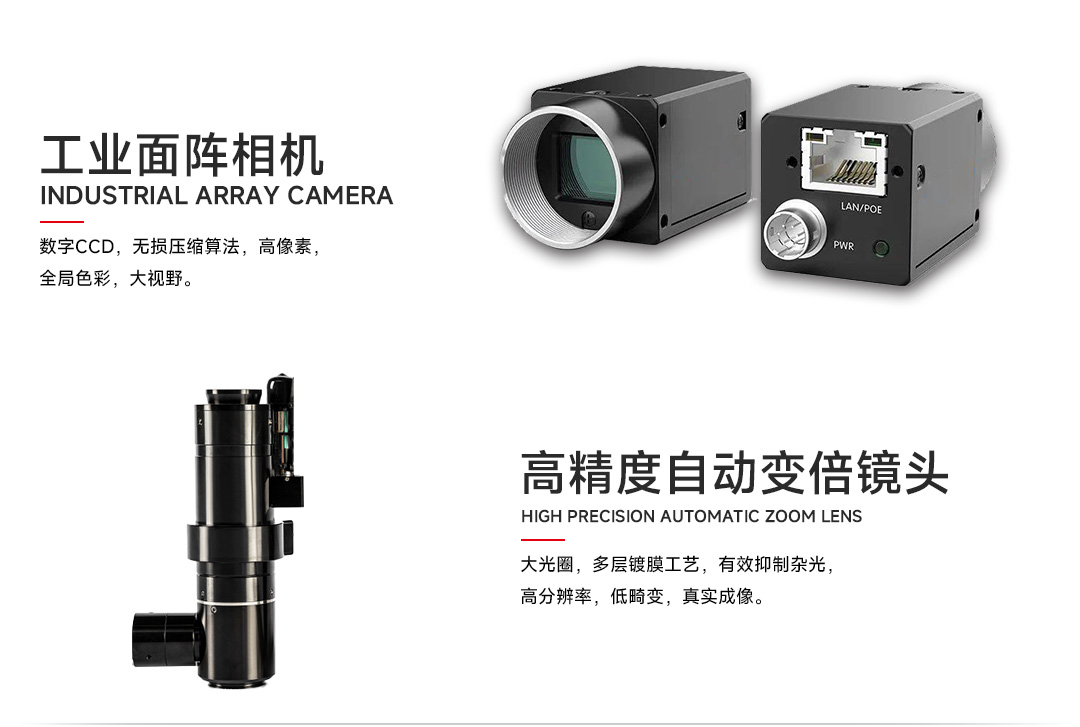

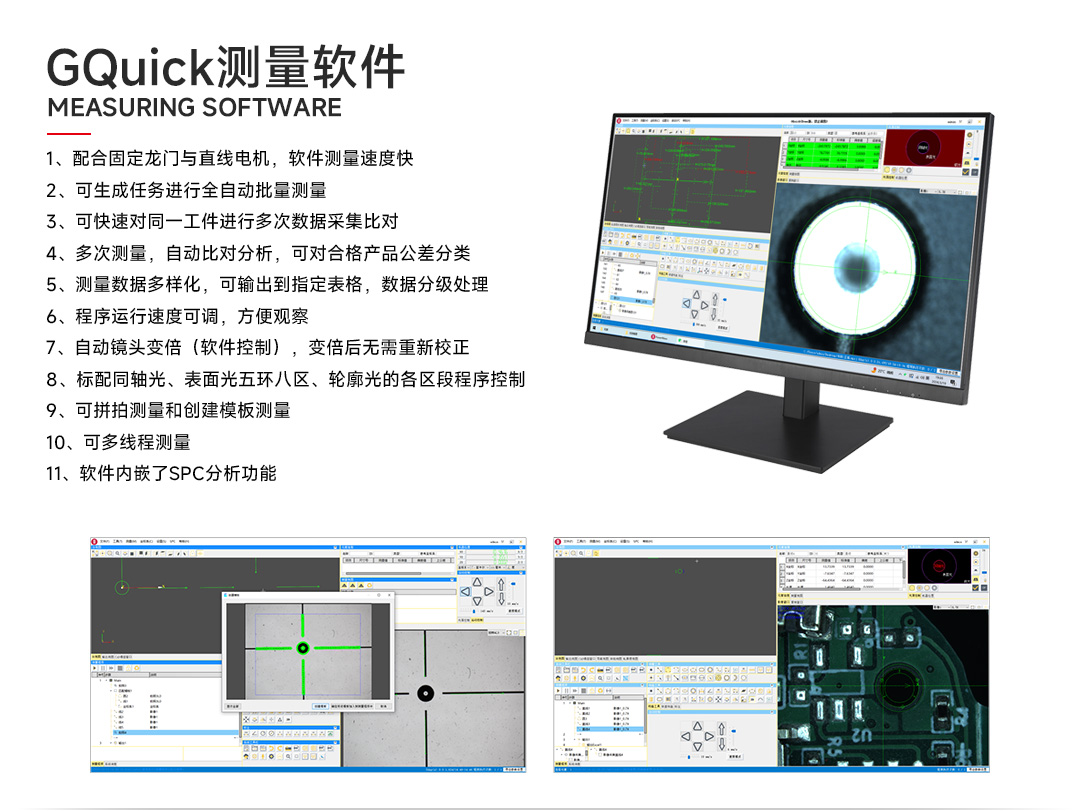

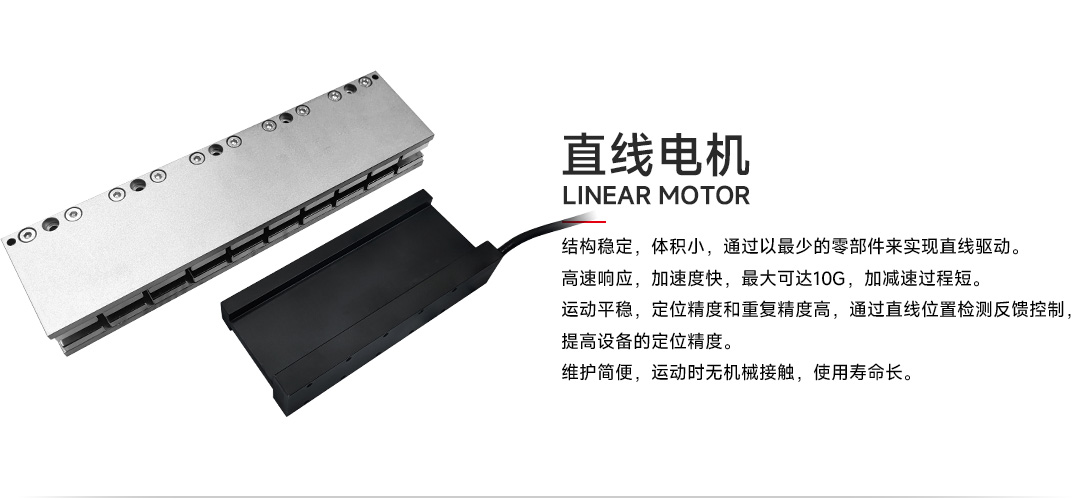

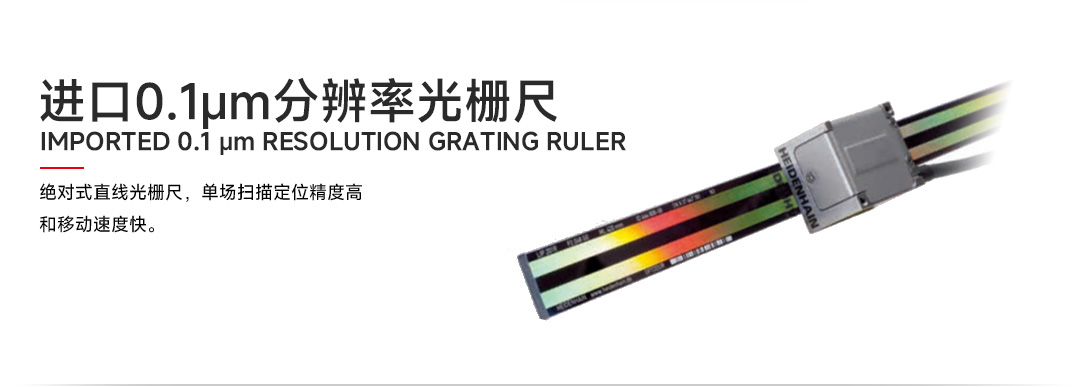

标配为相机 1/2"数字CCD,高像素,全局色彩,大视野、镜头 6.5X、放大倍率 20X-180X、测量软件 GQuick 系列。5环8区分割照明;LED 远心透射照明;LED光,显示分辨率 0.5μm。测量数据可导出 Excel、Word、TXT、PDF 与 DXF。

装机条件

外形 1146×720×1664,承重 25kg,电源 1600W,环境 温度20℃±3℃,湿度35~75%。

服务响应

工作日 24 小时内响应,48 小时内上门,服务范围与服务网点见联系我们页。整机质保 12 个月。本页为公开参数,完整参数表按工件工况提供。|电子行业测量解决方案



常见问题

±(2.2+L/200)μm 怎么换算成具体数值?

把被测长度代入公式,量 100mm 时约 ±2.7μm;被测长度越大,允差越宽。报价与验收按实际测量长度换算,不要用斜杠前的数字当整机精度,具体口径以正式技术资料为准。

这台机器能测什么、不能测什么?

适合中小型机加件的轮廓、孔位与形位尺寸。超出行程、超出 Z 向范围,或要求完整形位公差评价时,这台不是首选,需要换量程更大的型号或改用其他原理的设备。

同一行程下信、智、礼怎么选?

三档差别在 X/Y 检测精度:信最高、智居中、礼为常规档。可以先用信档确认工艺余量,再按批量要求降到够用的档位。

为什么参数表没有全部列出?

同一型号在不同工件上要更换光源组合、夹具与测量程序,纸面参数不能代表实际能力。把工件与公差带提供给我们,给出的是一份可验收的方案。
