| 传统影像测量仪器 | |
| 操作复杂 | ● 学习测量设备的操作方法需要很长时间 ● 视野很小需要专业测量 ● 若技能熟练的操作人员不在则无法测量 |
| 效率低 | ● 测量样件定位和原点定位费时 ● 测量样件数量或测量尺寸位置越多，耗时越长 ● 批量测量速度慢，效率低 |
| 人为误差 | ● 光源调节或对焦方式不同，导致测量误差 ● 人为判定位置有差异，导致测量结果因人而异 ● 设备的取点方式不同，导致测量误差 |
| 鲲鹏系列影像闪测仪 | |

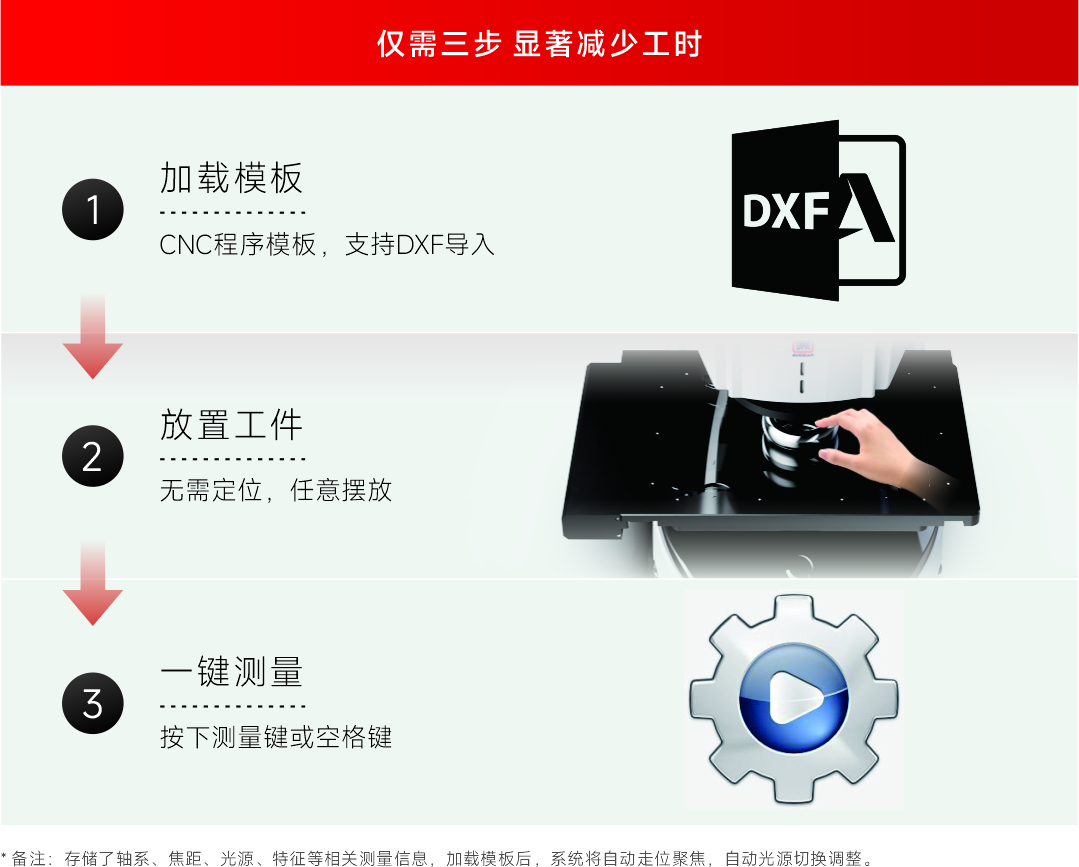

| ● 轻松上手，无需复杂培训 ● 基于大图像测量，所见即所得 ● 简捷的操作流程 | |

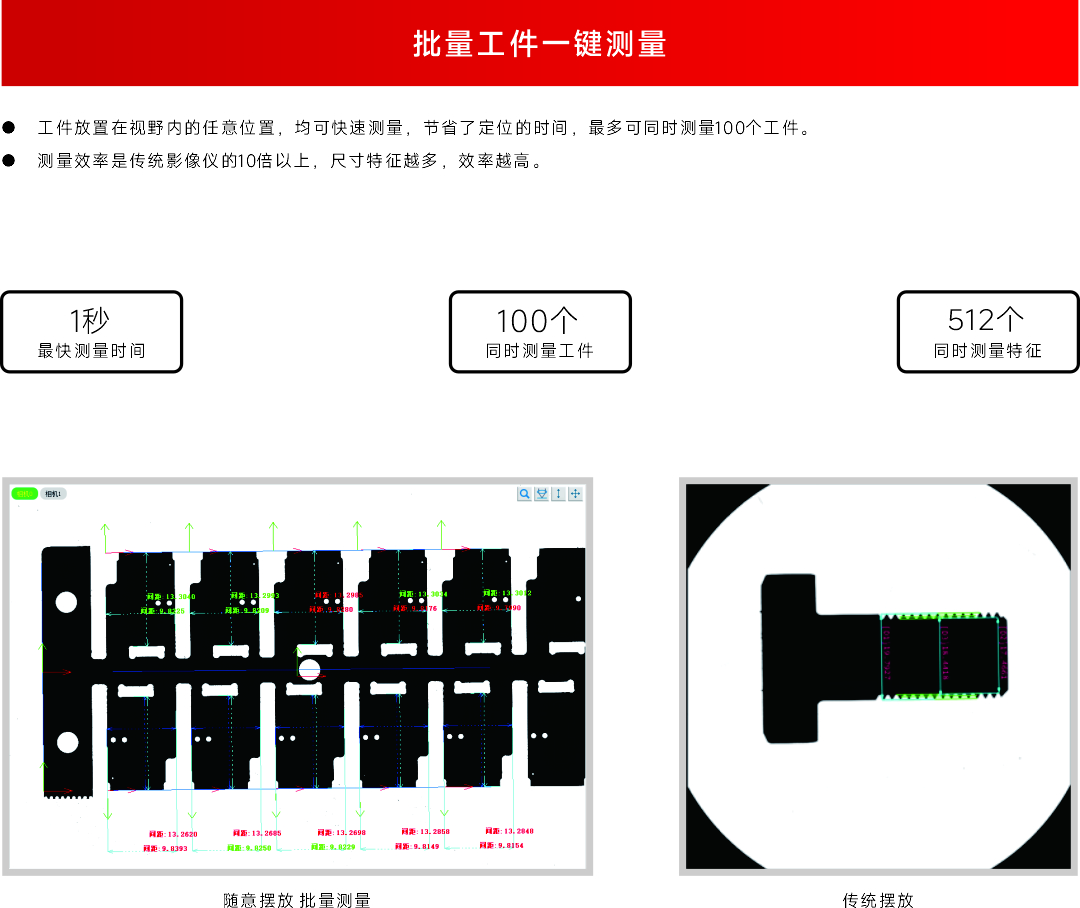

| 高效 | ● 测量样件无需定位，样件可任意摆放 ● 最多同时测量100个样件、512个特征 ● 测量效率是传统影像仪的10倍以上 |
| 精准 | ● 自动对焦，消除焦距不均引起的误差 ● 自动识别测量部位，每次测量结果准确一致 ● 只需一键，轻松获得稳定的结果 |
| 温度与湿度 | - 温度：20－25℃，最佳：22℃ - 相对湿度：50％－60％，最佳：55％ - 机房最大温度变化率：10℃/小时 | - 北部地区建议使用加湿器 - 南方地区建议使用去湿器 |
| 工作室热量计算 | - 人体散热量：600BTY/小时/人 - 工作室散热量：5/平方米 | 保持最佳温度、湿度，计算室内总散热量（灯光可忽略） |
| 空气含尘量 | 机房空气中大于0.5MLXPOV的杂质每立方英尺不多于45000个 | 灰尘过多易导致资源读写错误及磁盘机损坏 |
| 机房颤动度 | 不得高于0.5T | 避免震动机器放置在一起，防止机器内部松动 |

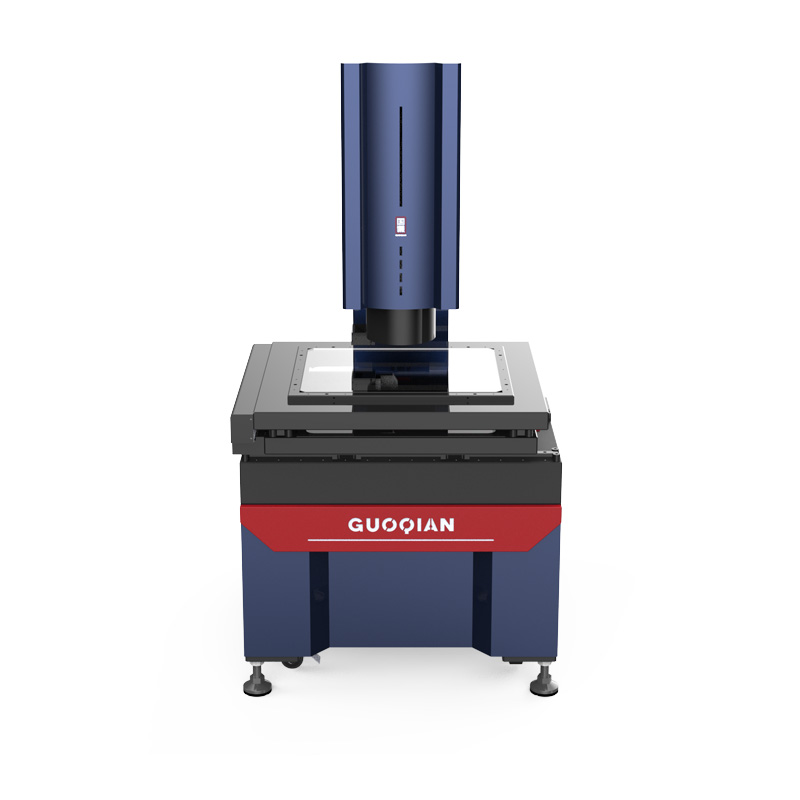

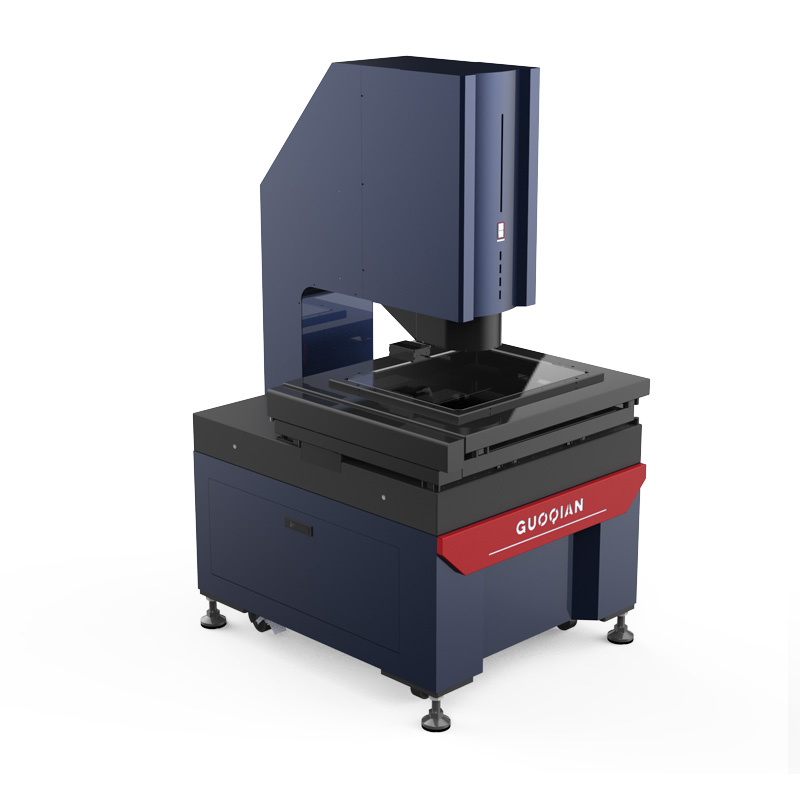

| 产品型号 | 鲲鹏-5040T | ||
| 图像传感器 | 2000万像素CCD*2 | ||

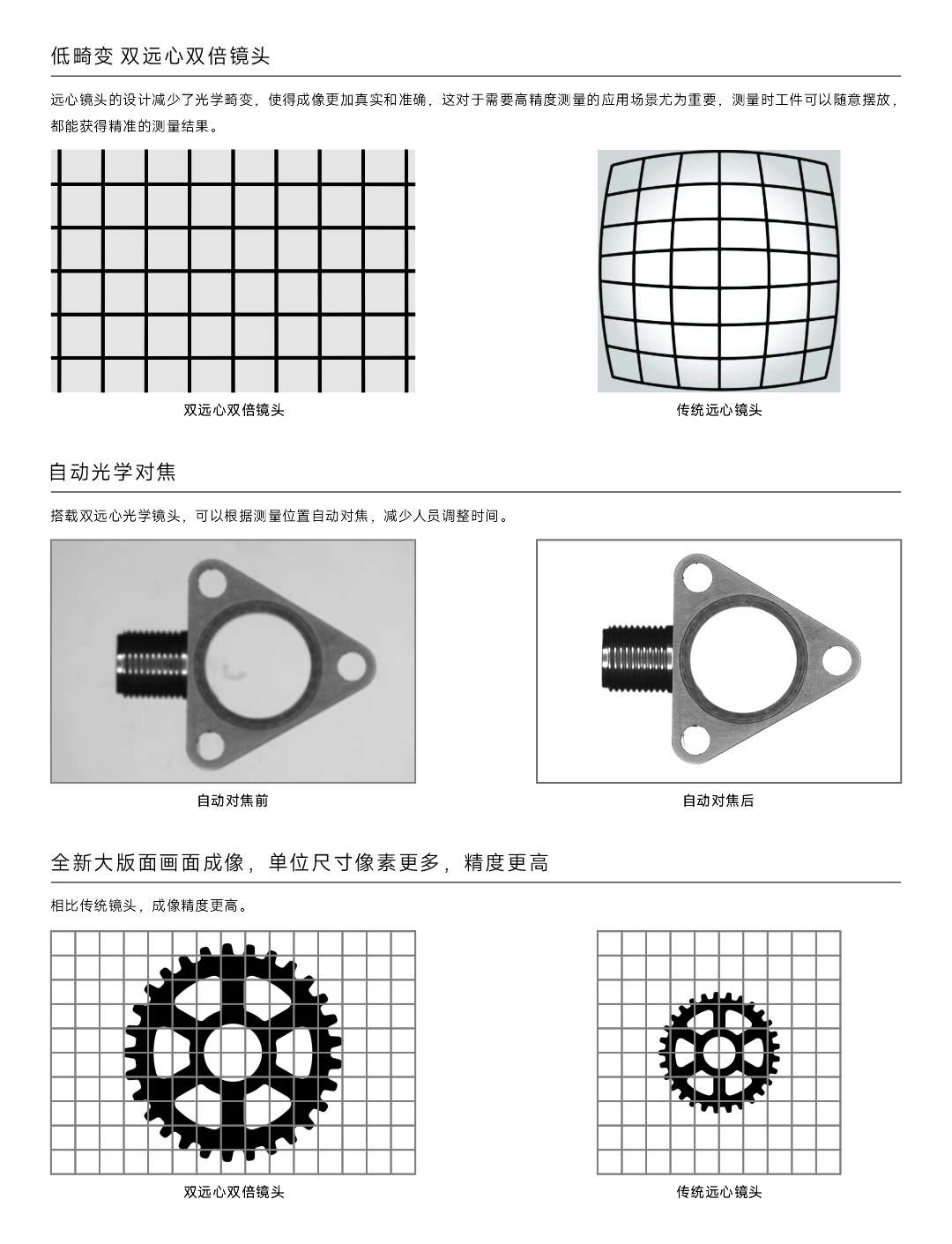

| 受光镜头 | 高分辨率/双倍率/双侧远心镜头 | ||
| 照明系统 | 透射光 | 远心透射照明(绿色) | |
| 落射光 | 四分割环状照明(白光电动) | ||
| 间隙光 | 环状指向性照明(绿光电动) | ||
| 同轴光 | 自动外置同轴光 | ||
| 测量视野 | 高精度测量模式(mm) | 435*355 | |
| 广视野测量模式(mm) | 500*400 | ||
| 重复精度 | 高精度测量模式 | 平台未移动 | 2μm |
| 平台移动 | 3μm | ||
| 广视野测量模式 | 平台未移动 | 3μm | |
| 平台移动 | 5μm | ||
| 测量精度 | 高精度测量模式 | 无拼接” | ±1.5μm |
| 有拼接“2 | ±(1.5+L/300)μm | ||
| 广视野测量模式 | 无拼接” | ±3μm | |
| 有拼接"2 | ±(4.5+L/200)μm | ||
| 显示分辨率 | 0.1μm | ||
| 卧式转台规格 (选配) | 旋转角度 | 分辨率0.02°,范围360° | |
| 旋转速度 | 0.2~2转/秒 | ||
| 最大可测量直径 | 中 6 0 m m | ||
| XY轴坐标台 | X移动范围(mm) | 500 | |
| Y移动范围(mm) | 400 | ||
| 工作台承重 | 25kg | ||
| Z轴坐标台 | Z移动范围(mm) | 200 | |
| 外形尺寸(L*W*H)mm | 1050*950*1600 | ||
| 工作电源 | 220V±10%,50Hz | ||
| 工作环境 | 温度：15~30℃,湿度20- 80%(无凝结),振动<0 . 002g 15Hz | ||
| 软件 | GQuick CAD++ | ||
| 电脑 | 17处理器，32G内存， win10操作系统 | ||
| 显示器 | 24”显示器 | ||
| *1 在全视野范围内，在焦点位置，使用环境温度20±2℃,坐标台载重3kg 以下时，在±2σ的测量精度 | |||
| *2 在全视野范围内，在焦点位置，使用环境温度20±2℃,坐标台载重2kg以下时， L为坐标台移动量 (mm), 在±2 的测量精度 | |||
