二次元影像测量仪是一种高精度的测量设备,广泛应用于制造业、科研、质量控制等领域。它通过高分辨率的摄像头捕捉图像,并利用软件对图像进行处理,从而实现对各种物体尺寸的精确测量。下面简要介绍二次元影像测量仪的测量方法:


  1. 准备阶段:
       - 确保测量仪的镜头、光源、工作台等部件清洁,并且仪器已经预热并稳定。
       - 根据被测物体的特性选择合适的镜头和光源。
    2. 放置样品:

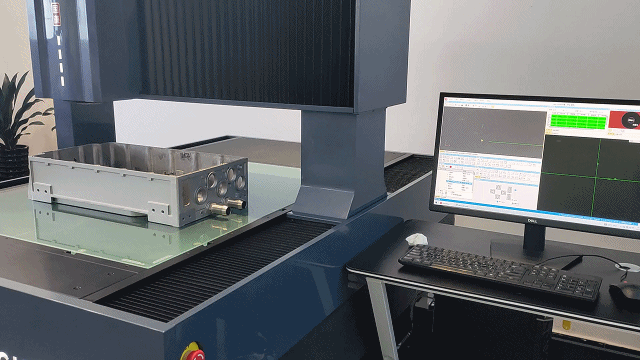

       - 将被测物体平稳放置在测量仪的工作台上。
       - 调整工作台,使被测物体的待测部分对准镜头,并且确保物体表面与镜头之间有适当的距离。
    3. 图像捕捉:
       - 启动测量软件,调整相机的曝光时间、光圈大小等参数,以获得清晰的图像。
       - 捕捉物体的影像,如果需要,可以对影像进行实时预览和调整。
    4. 图像处理:
       - 使用测量软件对捕捉到的图像进行处理,这通常包括去噪、对比度增强、二值化等步骤。
       - 确定测量基准,比如设定参考点或线,软件将根据这些基准进行测量。
    5. 测量与数据分析:
       - 根据设定的测量项目(如距离、角度、直径等),软件自动提取图像中相应的特征,并计算其尺寸。
       - 测量结果可以在软件内直接查看,也可以导出为报告或数据文件。
    6. 精度检验:
       - 为了确保测量结果的准确性,可以使用标准件对仪器进行校准。
       - 定期对仪器进行维护和校准,以保证其长期稳定性和测量精度。
    7. 注意事项:
       - 在操作过程中,要避免对镜头和光源的直接触碰,以防影响测量精度。
       - 环境条件(如温度、湿度)的变化可能会影响测量结果,因此应尽量在稳定的环境中进行测量。


    二次元影像测量仪的具体操作步骤可能会因不同品牌和型号的设备而有所不同,建议参考具体设备的操作手册或咨询制造商以获得详细的操作指导。
